מסוע ארוג מוצק
סקירת מוצר
רצועות מסוע ארוגות מוצקות כוללות פגר מבני רב-שכבתי-שאורג כמטריצת טקסטיל רציפה-יחידה, המבטלת שכבות הפרדה פנימיות של רובדים. חוטי עיוות ומילוי משתלבים מפזרים את מתח המתיחה באופן אחיד ומונעים כשל גזירה פנימי הנפוץ בבניית בד בשכבות. הליבה רוויה כולה בתרכובות פולימר של PVC או PVG, עמידה בפני זעזועים קשים, חדירת לחות וקריעה אורכית בהובלת חומר בצובר בקיבולת- גבוהה.
תכונות מפתח
פגר מונוליטי
אריגה- יחידה מבטלת דה למינציה של רובדים והתמוטטות גזירה פנימית תחת מתח שיא מחזורי.
01

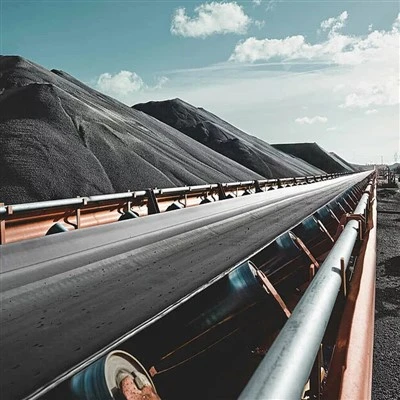

מעכב בעירה ואנטי-סטטי
תרכובות שנוסחו כדי לדכא את התפשטות הלהבות ולפזר מטענים סטטיים בפירי כרייה תת-קרקעיים סגורים.
02
עמידות גבוהה בפני פגיעה וקרעים
רשת סיבים צפופה סופגת עומסי זעזועים מקומיים מנפילות מינרלים כבדות וחדות-בשוליים.
03
החזקת אטב-במתח גבוה
גיאומטריית חוט הדוקה שומרת על אחיזה מכנית איתנה תחת מחזורי עומס- חוזרים ונשנים.
04
התארכות הפעלה נמוכה
ממזער מתיחה קבועה תחת עומס מדורג מקסימלי, ומפחית את-תדירות התאמת הנסיעה.
05
מפרט טכני
|
פריט מפרט |
חגורה ארוג מוצק PVC |
חגורה ארוגה מוצקה PVG |
|
טווח חוזק מתיחה |
630 N/mm עד 2500 N/mm |
800 N/mm עד 3150 N/mm |
|
מטריצת טקסטיל פגר |
עיוות/ערב של פוליאסטר וכותנה עם-עקשנות גבוהה |
עיוות/ערב פוליאסטר וניילון בעל עמידות- גבוהה |
|
תרכובת הספגה וכיסוי |
פוליוויניל כלוריד מפלסטיק (PVC) |
מטריצת PVC עם כיסוי מעורב גומי ניטריל |
|
טווח עובי כיסוי |
עליון: 1.5 מ"מ - 4.0 מ"מ / תחתון: 1.5 מ"מ - 3.5 מ"מ |
עליון: 2.0 מ"מ - 5.0 מ"מ / תחתון: 1.5 מ"מ - 4.0 מ"מ |
|
מגבלת טמפרטורת הפעלה |
-10 מעלות עד +60 מעלות |
-25 מעלות עד +80 מעלות |
|
התנגדות חשמלית פני השטח |
<= 3 x 10^8 ohm |
<= 3 x 10^8 ohm |
|
רוחבי ייצור סטנדרטיים |
800 מ"מ עד 2000 מ"מ |
800 מ"מ עד 2200 מ"מ |
מבנה חגורה
החתך- מכיל שלושה אזורים משולבים מבניים:
כריכה עליונה
תרכובת עמידה-שחיקה- וחיתוך- כבדה המגנה על הפגר מפני שחיקה ישירה וחיתוך.
ליבה ארוגה מוצקה
מטריצת טקסטיל מרובת-עיוותים מקושרת זו מספקת חוזק מתיחה אורכי וקשיחות רוחבית.
כריכה תחתונה
תרכובת חיכוך- נמוכה שתוכננה למגע הזזה יציב מעל גלילים סרק וערוגות שקעים.
חומרים ובנייה
חוטי עיוות
פוליאסטר רציף-חוט- בעל עמידות גבוהה המספק מודול מתיחה גבוה והתארכות קבועה נמוכה.
חוטי ערב
תערובות פוליאסטר וכותנה חוזק-בחוזק גבוה המבטיחות עמידות בפני קרעים רוחביים ושימור מהדקים.
מערכת הספגה
פלסטיזול PVC/PVG נוזלי שנדחף עמוק לתוך החללים הביניים של הליבה הארוגה בלחץ גבוה, אוטם חוטים בודדים מפני לחות ופירוק כימי.
ביצועים
התנגדות להתפשטות דמעות
ארכיטקטורת חוט שלובים עוצרת חפצים חדים, ומונעת קרעים אורכיים בורחים.
יכולת עמידה
גמישות רוחבית מהונדסת מאפשרת היווצרות שוקת חלקה של עד 45 מעלות תחת גיאומטריית סרק סטנדרטית ללא סלסול קצה.
תאימות ספייס
מתאים למחברים מכניים לתחזוקה מהירה או לשיטות-חבור אצבעות, שומר על עד 60% מדרוג חגורת הבסיס תחת חיבור מכני.
כריית פחם תת קרקעית:כבישי הובלה של שער ראשי ודלת אחורית הדורשים חגורה מעכבת בעירה- מאושרת.

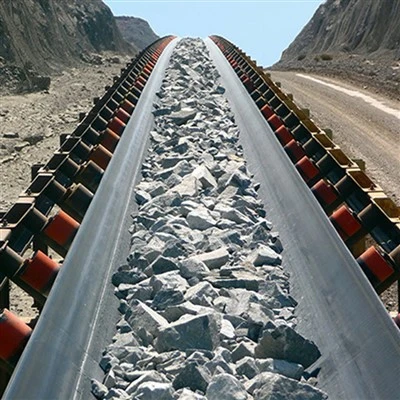

כריית סלע הארד:מעגלי ריסוק מצטבר על פני השטח, מפעלי סינון וקווי העברת עפרות כבדים.
מנהור וחפירה אזרחית:מסועים להסרת בוץ הפועלים בתנאי לחות גבוהים וסלע שוחק.
מסופי תבואה וחקלאות בתפזורת:פריסות מסועים של גלריה סגורה-בקיבולת גבוהה.
תאימות מערכת מסועים
תצורת בטלן
תואם באופן מלא עם מערכות סרק של 20, 35 ו-45 מעלות.
קוטר גלגלת
קוטרי תוף מינימליים מחושבים בין 300 מ"מ ל-1200 מ"מ בהתאם לדירוג חוזק הפגר (N/mm) כדי למנוע עייפות כיפוף מוגזמת.
מערכות ניקוי
פועל ביעילות עם מגרדי להבי טונגסטן קרביד, חומרי ניקוי משניים מפוליאוריתן ומכלולי מברשות סיבוביות.
מדריך לבחירת מוצרים
חשב מתח מקסימלי (Tmax)
קבע את שיא המתח התפעולי כולל כוחות-התנעה. בחר דירוג חוזק חגורה תוך שמירה על מקדם בטיחות של 8:1 עד 10:1.
בחר תרכובת כיסוי
בחר PVC עבור יישומים תת-קרקעיים ושטחיים יבשים, כלליים-; בחר PVG (כיסוי מעורב-ניטריל) עבור יישומי שחיקה רטובים, שומניים או-גבוהים הדורשים אחיזה רטובה-ועמידות לחתוך.
ודא את תאימות הבטיחות
הצלב-תקנות בטיחות כרייה אזוריות כדי לאשר תקני עמידות באש (למשל, ISO 340 חיכוך תוף ובדיקות מבערים בגלריה).
בקרת ייצור וייצור
הייצור מסתמך על נולים דיוק-במתח גבוה, מיכלי טבילה אוטומטיים ומכבשי ריפוי הידראוליים מרובי-אזורים.
תקנת מתח נול
מתח חוט עיוות מנוטר באופן רציף באמצעות לולאות משוב-תאי עומס כדי להבטיח פיזור מתח אחיד על פני כל רוחב הגליל.
בקרת הספגה ליבה
אמבטיות הספגה משתמשות באמבטיות פולימר מווסתות-בשילוב עם כיול לחץ לחיצה-כדי להשיג 100% רוויה של הליבה, ולמנוע כתמים יבשים בתוך הפגר.
בדיקת מימד
סורקי לייזר אוטומטיים מודדים עובי, רוחב וישרות קצה ברציפות לאורך קו הגלגול, ומסמנים סטיות העולות על +/- 0.5 מ"מ.
חגורות עוברות אימות פיזי וכימי קפדני לפני המשלוח:
חוזק מתיחה והתארכות:נבדק על פי ISO 283 / ASTM D378.
עיכוב בעירה:מאומת באמצעות ISO 340 (בדיקת חיכוך תוף) ו-ISO 340 / EN 12882 (בדיקת מבער גלריית פרופאן).
התנגדות חשמלית פני השטח:נמדד לפי ISO 284 לאימות יכולת פריקה סטטית בסביבות אבק נפיץ.
חוזק הידבקות:עמידות בין-שכבה וכיסוי-ל-עמידות בפני קילוף הפגר נבדקה לפי ISO 252.
התאמה אישית
חיתוך רוחב
רוחבים מותאמים אישית זמינים מ-500 מ"מ עד קיבולת של 2200 מ"מ.
אריזה באורך
אורכי גליל סטנדרטיים מסופקים בסלילים של 100 מ' עד 400 מ'; לחתוך-לאורך-גלילי פרויקט זמינים לפי בקשה.
איטום קצה
קצוות חתוכים-אטומים במפעל או קצוות גומי מעוצבים זמינים כדי למנוע נדיפה של לחות בתנאי הפעלה קורוזיביים.
הִזדַהוּת
מיתוג כיסוי עליון מגופר מותאם אישית- וסימון מד לסירוגין למעקב אחר מלאי.
אריזה ומשלוח
אריזה
עטוף ביריעת פלסטיק-חסימה-כבדה, מאובטחת ברצועות פלדה על גבי רצועות עץ חזקות.
הרמה וטיפול
סלילים מצוידים במוטות מפזר מפלדה ופתחי סרנים מרכזיים לטיפול בטוח במנוף עילי או במלגזה.
לוֹגִיסטִיקָה
נשלח במכולות אוקיינוס של 20- רגל או 40- רגל המוגדרות להוצאת מנוף בדלת צדדית או פתוחה.
שאלות נפוצות
בקש הצעת מחיר
לקבלת הצעת מחיר רשמית, ספק את הפרמטרים הבאים לצוות ההנדסה שלנו:
סוג חגורה (PVC או PVG)
דירוג חוזק מתיחה (N/mm)
רוחב כולל (מ"מ) ואורך גליל בודד (מ')
עובי כיסוי עליון ותחתון (מ"מ)
נמל יעד וציר זמן מסירת פרויקט
